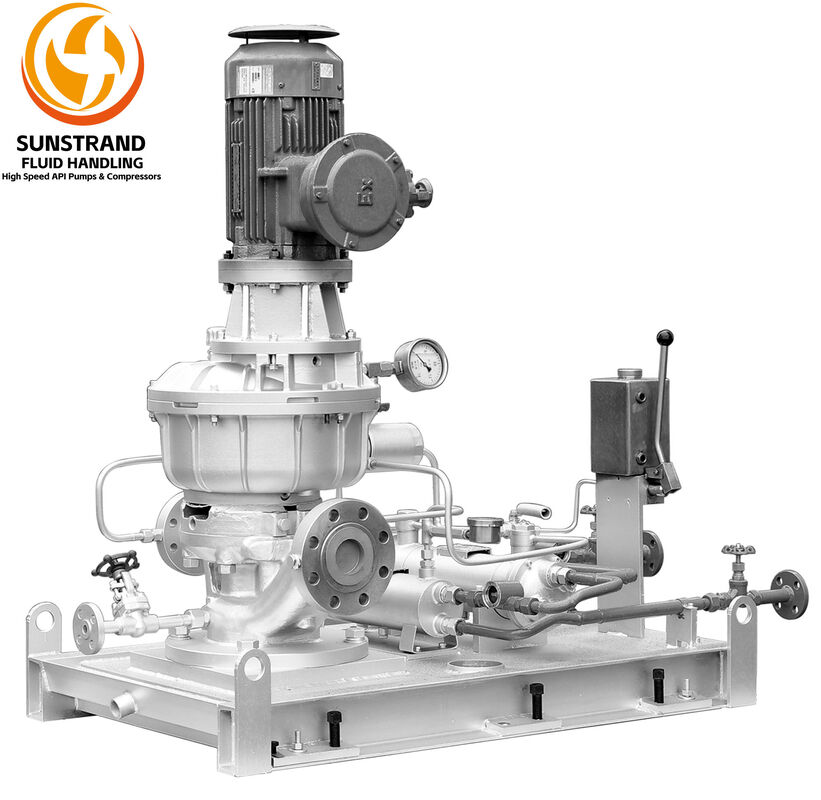

LMV 322 OH6 統合型APIポンプ

Name: LMV 322 OH6 統合型APIポンプ
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

ブランド名:	Sunstrand
モデル番号:	LMV 322
MOQ:	1
価格:	交渉可能
支払条件:	T/T
補給能力:	10セット/月

詳細情報

製品説明

評価とレビュー

詳細情報

起源の場所:

中国

証明:

IOS9001/IOS9002/CUTR

製品名:

LMV322 API 610 OH6 ポンプ

マックスモーターパワー:

37KW

特徴:

統合型APIポンプ

動作温度:

-130~+340°C

名前:

52M3/H (プロセスカスタマイズ)

回転数:

4900〜14179 まで

パッケージの詳細:

木製ケース

供給の能力:

10セット/月

ハイライト:

OH6 統合型 API パンプ

統合型 API パンプ高速

OH6 パンプ高速

製品説明

LMV 322 OH6 一体式齿轮 API ポンプ

LMV 322 高速遠心ポンプ OH6 一体型ギアポンプ

ヘビーデューティー用途向けに特別設計 API 610 (OH6)、Sunstrand LMV 322 は、従来の多段ポンプの信頼性の高い代替品となります。石油・ガスおよびファインケミカル業界で 18 年以上にわたりサービスを提供してきた経験から、私たちは低流量・高揚程ポンプの需要が、単に定格パラメータを満たすだけでなく、長期的な運転安定性が最重要視されるようになったことを認識しています。

からのフィードバックに基づき 20,000 台のポンプユニットが世界中で納入されており、LMV322 の一体型ギアボックスと油圧コンポーネントの素材アップグレードを複数回実施しました。その結果、定格出力 336 kW (450 hp) で、振動レベルは ≤ 2.0 mm/s に厳密に制御されており、API 規格の範囲内に十分に収まっています。LMV322 は単なるモデル番号の増加ではなく、数万件の現場観測から得られた性能の洗練を表しています。そのコンパクトな垂直構成は、水平ポンプレイアウトが限られた設置面積によって制約される高差圧の達成という課題に対応します。

技術仕様

パラメータ	値
設計構成	一段、垂直、一体型ギア駆動ポンプ (API 610 OH6)
最高速度	最大 20,000 RPM (プロセスに合わせてカスタマイズ可能)
最大揚程	1,828 m (6,000 ft)
シール規格	API 682 準拠、フラッシュプラン 11/21/52/53 等に対応
材料認証	API 3.1 材料試験報告書、S-5 (炭素鋼) から A-8 (二相ステンレス鋼) まで

性能とカットアウェイ

主な特徴

1. 高圧ポンプの「スペース不足」を解決

オフショアプラットフォームやファインケミカルプラントのモジュラースキッドでは、1cm のスペースがコストに直結します。LMV 322 の垂直設置面積は、従来の API 610 BB2 水平多段ポンプと比較して、必要な設置面積を約 60% 削減します。一体型増速ギアボックスにより、外部の大型ギアボックスが不要となり、真のモジュール設置が可能です。

2. 流体の変動に対応 - 20,000 台のユニットからの選定経験

18 年間の流体・材料適合性データベースを活用し、アンモニア、エチレンオキシド、高圧サワーウォーターを取り扱う際の最大の危険はシール故障であることを理解しています。LMV 322 は、一時的なキャビテーションによる軸方向スラスト衝撃を効果的に吸収する強化ベアリングハウジングを備えています。これは、20,000 台の現場ユニットからのデータを通じて継続的に最適化されているコア設計の改良です。

3. 簡単な API グレードのメンテナンス

LMV 322 では、技術者はモーターやプロセス配管を取り外すことなく、上部からメカニカルシールとインペラを交換できます。このプルアウト設計は平均修理時間 (MTTR) を最大 70% 削減し、石油化学プラントにおける予期せぬダウンタイムの高コストを大幅に削減します。

主な用途

石油精製: 水素化分解装置フィード、大気/真空塔ボトムリフラックス。
天然ガス / LNG: 脱水システムにおける TEG 高圧循環、LNG ターミナル気化器背圧。
ファインケミカル: MDI、TDI などの感応性材料の高圧連続反応移送。
航空宇宙・防衛: 高圧燃料試験スタンド、特殊流体充填システム。

梱包と出荷

製品梱包:

LMV322 高速垂直遠心ポンプ 1 台
ユーザーマニュアルと設置説明書
安全指示と警告

出荷:

6 か月以内に発送
出荷重量: 75kg
出荷寸法: 120*80*100cm (ポンプにより異なる)
運送業者: UPS または FedEx またはカーゴ
配送オプション: 標準または速達

よくある質問

高速運転時のギアボックスの発熱はどのように制御されますか？

API 準拠の強制潤滑システムとオプションのオイルクーラーを採用しています。18 年間の設計最適化により、ギアのかみ合い精度は AGMA クラス 12 に達し、摩擦損失は同業他社製品より 15% 低いため、連続運転中の熱バランスを確保します。

LMV322 のメカニカルシールの MTBF は、高速ポンプとしてどのくらいですか？

Sunstrand の 18 年間の運転監視に基づき、LMV322 メカニカルシールは平均連続稼働時間が > 25,000 時間です。これは、2 つのコア設計原則によって実現されています。(1) シール面周りの放熱を十分に行う API 682 シールチャンバー設計。(2) AGMA クラス 12 ギアにより、シャフト端のたわみを最小限に抑え、シール面のせん断応力を根本的に低減します。

高差圧・低流量下で、ラジアル力によるベアリングの過熱をどのように防ぎますか？

これは古典的な油圧バランスの課題です。LMV 322 は、従来のボルテックスではなくディフューザー油圧設計を使用しています。ディフューザーは、インペラ吐出からの運動エネルギーを圧力エネルギーに均一に変換し、これにより、全流量範囲にわたるラジアル不均衡力を相殺します。 20,000 台の納入ユニットからのシャフト荷重データと組み合わせることで、当社の選定したスラストベアリングは理論的要求値を 30% 上回るマージンを提供し、設計外の極端な条件下でも低い運転温度を保証します。

LMV 322 は、プロセス流体の一時的なキャビテーションにどのように対応しますか？

石油化学生産では、吸込圧力の変動は避けられません。Sunstrand は、LMV 322 用にカスタム高流量インデューサーを提供しています。これにより NPSHr が従来のインペラの 35-50% に低減されます。これは、ポンプ吸込圧力が低い場合や流体が蒸気圧に近い場合でも、システムがキャビテーションフリーであり、衝撃荷重からインペラとギアボックスを効果的に保護することを意味します。

API 610 (OH6) との材料適合性をどのように証明しますか？

信頼性は完全なトレーサビリティから生まれます。各 LMV 322 には、EN 10204 3.1 または 3.2 に準拠した完全な材料試験報告書 (MTR) が付属しています。すべての圧力保持鋳物は、静水圧試験および非破壊検査 (例: 放射線検査または磁粉探傷検査) を受けます。H₂S を含むサワーサービスについては、応力腐食割れを防ぐために NACE MR0175 / ISO 15156 を厳密に遵守しています。

緊急停止時のギアボックス潤滑はどのように維持されますか？

これは重要な安全上のポイントです。LMV 322 潤滑システムはコーストダウン保護を備えています。主オイルポンプに加えて、API 要件に従って全容量の補助電動オイルポンプを提供できます。外部電源が失われた場合でも、一体型オイルサンプ設計と精密ギアの残留潤滑膜により、コーストダウン期間中にベアリングがドライラビングを起こさないことが保証されます。
