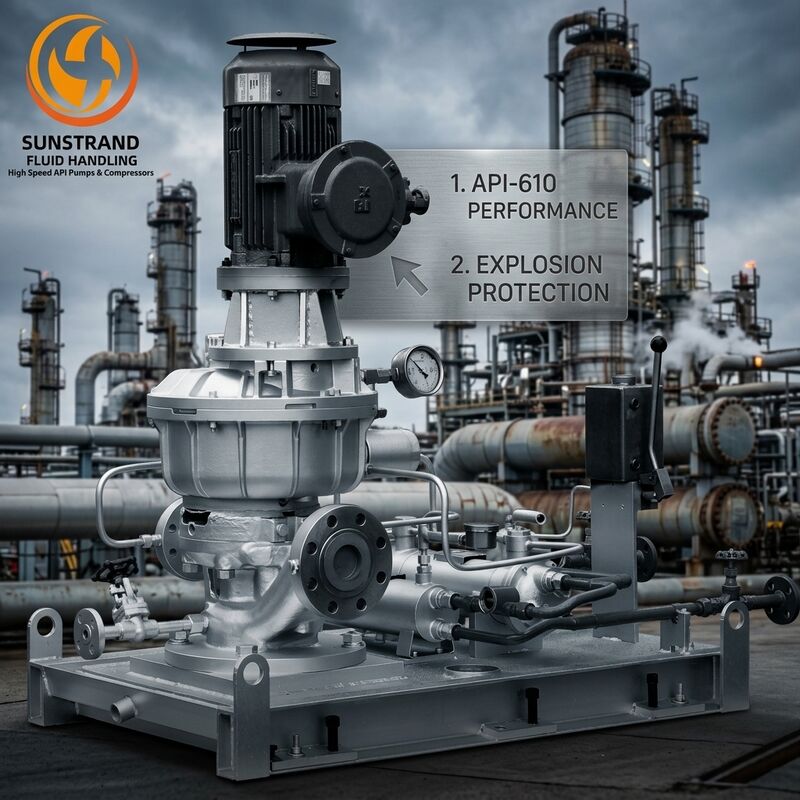

重量炭化水素加工高速遠心ポンプ Sundyne LMV 322 交換

Name: 重量炭化水素加工 高速遠心ポンプ Sundyne LMV 322 交換
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

ブランド名:	Sunstrand
モデル番号:	LMV 322
MOQ:	1
価格:	交渉可能
支払条件:	T/T
補給能力:	10セット/月

詳細情報

製品説明

詳細情報

起源の場所:

中国

証明:

IOS9001/IOS9002/CUTR

製品名:

サンダイン LMV 322 の代替品

最大プロセスフロー:

最大 85 m3/h (375 GPM)

特徴:

サンダインポンプの代替品

動作温度:

-130~+340°C

名前:

52M3/H (プロセスカスタマイズ)

回転数:

4900〜14179 まで

パッケージの詳細:

木製ケース

供給の能力:

10セット/月

ハイライト:

高耐久高速渦巻ポンプ、炭化水素処理高速渦巻ポンプ、炭化水素処理渦巻ポンプ立型

Hydrocarbon Processing High Speed Centrifugal Pumps

Hydrocarbon Processing centrifugal pump vertical type

製品説明

Sundyne LMV 322 交換用高速遠心ポンプ

重負荷の炭化水素処理、化学精製、および上流のガス処理施設では、低流量、高圧の流体力学を管理するには、堅牢な特殊機械が必要です。既存の重要なユニットがライフサイクルの終わりに近づくと、信頼できるユニットを調達します。サンダイン LMV 322 の代替品は、信頼性エンジニアやプラント管理者の焦点となります。

厳格な基準に完全に準拠して設計されていますAPI 610 (OH6 構成)標準、これらの垂直高速遠心ポンプ破壊的な構造変更を必要とせずに、確立されたプロセスループに完璧に統合できる、正確なドロップイン代替手段を提供します。

継続的な中流または下流のプロセスラインでの予定外のメンテナンスは、深刻な運用上の欠陥につながります。この脆弱性に対処するために、当社が設計したサンダインの代替品内部速度を向上させるギアボックスの機械効率、精密機械加工されたインペラのダイナミクス、数値流体力学 (CFD) の最適化における局所的な進歩が組み込まれています。これにより、すべての単段ユニットが、最小限の正味正圧吸引ヘッド (NPSHr) で動作しながら、優れたトータルダイナミックヘッド (TDH) を提供することが保証されます。

技術仕様

EPC 請負業者、技術設計機関、回転機器の専門家による正確な評価をサポートするために、以下の相互参照データは当社のパフォーマンス能力を示しています。Sundyne LMV 322 相当ポンプ、国際プロセス標準との完全な整合性を示しています。

エンジニアリングパラメータ	仕様とパフォーマンスのしきい値
コンプライアンスカテゴリ	に完全準拠API 610(最新版 OH6クラス)
直接フィールド置換	サンダイン LMV-322/ LMV-322 立形インライン高速ポンプ
最大プロセスフロー	最大 85 m3/h (375 GPM)
最大総動ヘッド	最大 914 m (3,000 フィート)
最大許容使用圧力	最大 10.0 MPa (1440 psi) の標準ケーシング定格
流体の温度許容差	極低温 -130°C ～ +260°C (-200°F ～ +500°F)
内部定格変速速度	最大 9,000 RPM までの精密研削内部ステップアップギアリング
圧力境界材料	API 610 材料クラス: S-5、S-6、C-6、A-8 (316SS、デュプレックス、ハステロイ)
シャフトカプセル化システム	に完全準拠API 682シングルまたはデュアルカートリッジシール

技術的な利点

100% 寸法および油圧調整:すべての吸入/吐出中心線寸法、基礎ボルトの位置、およびフランジ圧力定格は従来のセットアップと同一であるため、ゼロ配管ストレスフィールドチェンジアウト。
迅速なリードタイムとスペアパーツの継続性:国際的なサプライチェーンの長期にわたるバックログから解放され、サンダインポンプの交換製造プロトコルにより、納期が 50% 以上短縮されます。重要な内部部品、高速シャフト、ピニオンは専用の安全在庫に保管されます。
妥協のない技術検証:すべての圧力保持ケーシングは、最大許容作動圧力の 1.5 倍で静水圧試験を受けます。インペラはISO 1940 G1.0の超高精度ダイナミックバランシング、完全なアセンブリは発送前に認定されたストリングテストベッドで検証されます。
強化されたアンチキャビテーショントリム:揮発性流体の取り扱い中のキャビテーションのリスクを排除するために、インデューサーの形状が再設計され、システムの正味吸引ヘッド利用可能 (NPSHa) 制約を取り除くことに成功しました。

パフォーマンスと断面図

アプリケーション

石油および石油化学精製:水素化処理装置の供給ループ、流動接触分解 (FCC) 洗浄水、軽質炭化水素還流、および高圧化学薬品注入。
ファインケミカルと石炭ガス化:危険な化学媒体、腐食性の酸、溶剤、揮発性有毒化合物の高揚程、低流量の分配で、漏洩ゼロを必要とします。
肥料の生産とガスの甘味料:アミン洗浄塔還流、液体天然ガス (LNG) 移送ループ、および高圧尿素凝縮水スプレーシステム。

製品の梱包

LMV322 高速立型遠心ポンプ 1 台
ユーザーマニュアルとインストール手順
安全上の注意事項と警告

配送情報

発送範囲:6ヶ月

発送重量:75kg

発送時の寸法:120*80*100cm (各ポンプによって異なります)

配送業者:UPS または FedEx または Cargo

配送オプション:標準または迅速

よくある質問

Q1: アクティブな Sundyne LMV 322 を置き換える場合、高速遠心ポンプは同じ油圧フットプリントを達成できますか?資産の信頼性はどのように検証されますか?

はい、絶対的な精度で。当社の機械は、オリジナルのパフォーマンス曲線と物理的設置面積を正確に再現します。サンダイン LMV 322。品質検証のため、当社の生産施設は API 610 および API 682 プロトコルに厳密に従っています。ひとつひとつ交換用ポンプは、材料試験レポート (MTR)、ケーシングの非破壊試験 (NDT) ログ、動的平衡証明書、および危険な爆発ゾーンでの完全に安全な展開を保証するための目撃された性能試験チャートを含む、広範な文書パッケージとともに提供されます。

Q2: これらの設計された Sundyne 交換用高速ポンプは、OEM 資産の直接調達やオリジナルのスペアパーツと比較して、どのような商業的利点を提供しますか?

調達マネージャーは、OEM の大幅な価格値上げや、納期のスケジュール設定を複雑にする長い物流バックログに頻繁に遭遇します。プレミアムの選択Sundyne 交換用高速ポンプ同一の工業用許容差で動作しながら、初期設備コストを 30% ～ 50% 削減します。さらに、当社の機敏な生産フレームワークは、ターンキーポンプユニットと重要なオーバーホールコンポーネントの両方の迅速な配送をサポートし、総所有コスト (TCO) を最適化します。

Q3: 既存の Sundyne フリートのアフターマーケットスペアとして内部回転要素を利用したい場合、内部回転要素はどの程度互換性がありますか?

厳密な寸法互換性は、この製品の基本的な設計要件でした。サンダイン交換用ポンプライン。内部増速ギア、高速ベアリング、シャフト、カートリッジメカニカルシールは、微小公差仕様に合わせて機械加工されています。したがって、磨耗した資産のドロップイン交換品として当社の完全なポンプアセンブリを設置することも、当社の高精度回転コンポーネントを直接交換可能なアフターマーケットスペアとして利用して、倉庫在庫のオーバーヘッドを削減することもできます。
