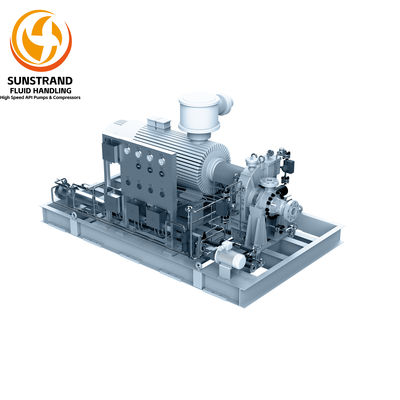

SFH-W7 日焼け止め水平高速遠心ポンプ 圧力は25バーまで

製品説明:

SFH-Wポンプシリーズは、オーバーハング型、水平設置型の高速ポンプで、主にモーターギアボックス、ポンプ本体、潤滑システム、ベースプレートで構成されています。安定性、信頼性、コンパクトなサイズ、メンテナンスの容易さ、長寿命を誇ります。GSB-W5/7ポンプシリーズには逆流安定器が装備されており、低流量域でのポンプ性能を向上させ、流量調整範囲を拡大します。高速シャフトシステムには、最大10.0MPaの吸込圧力下でのポンプの長時間運転を保証する、先進的な双方向チルトパッドベアリングが装備されています。

特徴:

• 製品名: SFH-W7 水平高速ポンプ
• 速度: 最大 9000～19000 RPM
• 揚程: 最大 3000 M
• モーター出力: 最大 710KW
• 材質: 鋳鉄、ステンレス鋼、二相ステンレス鋼
• 圧力範囲: 最大 25 Bar

高速遠心ポンプ、高速遠心圧縮機、高速遠心圧縮機

技術パラメータ:

 SFH-W 水平高速ポンプの性能曲線

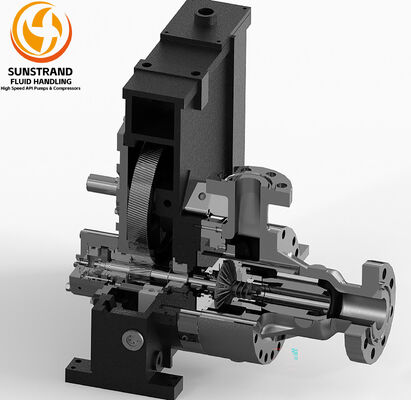

高性能ギアボックス:

ギアボックスケーシングとギアシャフトはポンプの主要部品です。そのため、熱処理プロセスは複雑で、機械加工精度と嵌合公差は厳格です。長年の努力により、完全で実績のある製造プロセスが確立されています。これらの規制の下で、鋳物の化学組成と熱処理は厳密に管理され、ギアボックスの初期機械加工後に複数の安定化処理が行われ、高い強度と安定性が確保されます。完成した各部品は厳密にテストされ、記録され、トレーサビリティのために保管されます。

高性能ジャーナルベアリング:

自社開発の複数のシリーズのジャーナルベアリングは、さまざまな用途に対応できるように柔軟に組み合わせることができます。高吸込圧力および重荷重条件下での作業に適したアキシャル、ラジアル、チルトパッドベアリングの開発に成功し、高速ポンプの安定性と信頼性を大幅に向上させ、その応用分野を広げています。

流体部最適化:

流体部の主要部品であるインデューサー、インペラ、ディフューザー、ポンプケーシングは、CFDソフトウェアの助けを借りて最適化されています。

梱包と配送:

製品梱包:

• SFH-W7 水平高速ポンプ 1台
• 取扱説明書および設置説明書
• 安全指示および警告

配送:

• 6ヶ月以内に発送
• 配送重量: 75kg
• 配送寸法: 120*80*100cm (ポンプにより異なる)
• 配送業者: UPSまたはFedExまたはCargo
• 配送オプション: 標準または速達

 サービス

アフターサービスは、設置、試運転、生産中に発生した技術的な問題に迅速に対応できる、訓練され資格のある技術者によって行われます。モジュラー設計コンセプトにより、十分なスペアパーツ在庫と迅速な配送が可能です。

試験設備

高性能コンプレッサー試験設備には、高速・高精度データ収集システムが装備されており、性能および運転試験を実施します。主要システムは以下の通りです。1) ポンプ試験システム; 2) 高速ベアリング試験システム; 3) 統合潤滑油ポンプ試験システム; 4) ローターダイナミクス試験システム; 5) ターボ性能試験システム。出荷されるすべてのポンプは、現場でのトラブルフリーな運転を保証するために、出荷前に性能および運転試験を受けています。3台のポンプ試験スタンドが独立して稼働しており、それぞれ355KW、1100KW、4000KWの出力を持ちます。各システムは閉ループで動作し、循環冷却システムを備えているため、試験プロセスや測定精度に影響を与える可能性のある温度上昇を防ぎます。適用規格: ポンプエネルギー試験の不確かさはグレード1よりも優れています。
